Химический насос ХГН (ХГН 12,5/32, ХГН 25/32) - консольные одноступенчатые центробежные насосы, используемые для перекачивания химических агрессивных сред.
Насосы типа ХГН в агрегатах оснащаются электроприводами, в качестве которых используются трехфазные асинхронные электродвигатели.
При эксплуатации насоса в пожаро- и взрывоопасных условиях для его комплектации используют взрывозащищенные электродвигатели.

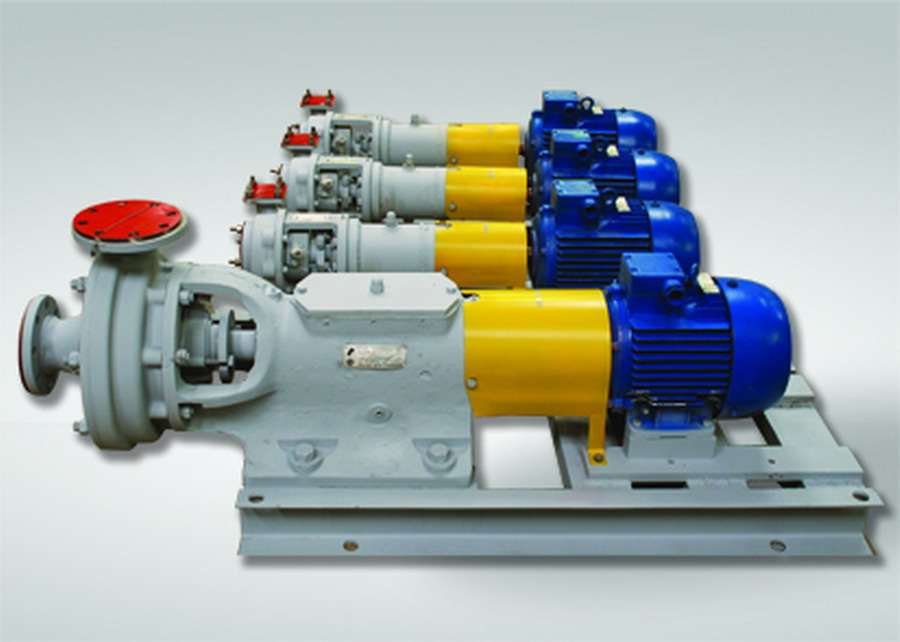

Насосный агрегат ХГН, в состав которого входит насос и асинхронный двигатель, устанавливается на фундаменте или раме.
Приводной электродвигатель и центробежный насос в агрегате соединяются при помощи упругой втулочнопальцевой муфты.
Перекачивают центробежные насосы ХГН, вызывающие коррозию агрессивные жидкости, такие как кислоты, щелочи, электролиты, характеризующиеся следующими показателями:
- плотность жидкости, которую перекачивает насос, в кг/м³: не превышает 1840;
- температура жидкости, в °С: должна находится в диапазоне от 0 плюс 95;
- рН (кислотная активность среды): 0-14;
- коррозионная активность жидкости (скорость проникновения коррозии в детали проточных частей насоса): не превышает 0,1 мм/год.
- концентрация объемная твердых включений в среде: до 5%;
- диаметр твердых частиц: не более 1 мм.
Кроме кислот, щелочей и электролитов насосы типа ХГН 12,5/32, ХГН 25/32 могут перекачивать пожаро - и взрывоопасные среды и жидкости (исполнение "Е"), горячие и быстро кристаллизирующиеся жидкости, температура которых может достигать плюс 250°С (исполнение насоса "О").
Конструктивно химический насос в исполнении "О" имеет обогрев проточной части и охлаждение подшипникового узла ходовой стойки
В зависимости от температуры перекачиваемой среды и вида химические насосы ХГН 12,5/32, ХГН 25/32 оснащаются проточными деталями, выполненными из разных материалов.
В таблице №1 представлены варианты исполнения проточных деталей насосов ХГН 12,5/32, ХГН 25/32.
| Материала проточной части, индекс | Вид материала проточной части |
| индекс Е | марка стали 10Х17Н13М3Т |
| марка стали 10Х17Н13М2Т | |
| индекс И | сплав типа 06ХН28МДТ |
| индекс К | марка стали 12Х18Н10Т, 12Х18Н9Т |
| марка стали 10Х18Н11БЛ | |
| индекс К2 | марка стали 08Х14Н7МЛ |
| марка стали 07Х16Н6 | |
| марка стали 09Х16Н4Б | |
| индекс Т | титановый сплав типа ВТ1-0 |
| индекс Н1 | сплав типа Н70МФ |
| индекс Н2 | сплав марки ХН65МБ |
| индекс Д | марка стали 20Х13 |
| марка стали 15Х13Л |
Химический насос в модификации ХГН 12,5/32, ХГН 25/32 оснащают уплотнениями следующих типов:
- уплотнение "УТ" - одинарное торцовое;
- уплотнение "УТД" - двойное торцовое;
- уплотнение "СД" - комбинированное уплотнение (гидродинамическое + двойное сальниковое).
Насос в агрегате оснащают трехфазным асинхронным двигателем переменного тока. Электродвигатели насоса ХГН с исполнениями по монтажу: на лапах - IM 1081 или лапо-фланцевый - IM 2081, закрытые обдуваемые, с короткозамкнутым ротором и степенью защиты не меньше IP44. Работает двигатель от сети напряжением 220В, 380В, 660В, частота тока 50 Гц.
